PiVoid XL
PiVoid XL är vårt senaste tillskott i sortimentet med dagvattenmagasin, som f.ö.
är marknadens bredaste med totalt 5 st produktfamiljer inkluderande oändligt
antal varianter i alla olika belastningsklasser.
Vår tidigare framgång med Prefabkonceptet, baserat på vår Pluvial Cube, kompletteras
nu med staplade omonterade moduler som enkelt klickas samma 1+1.
En helautomatisk tillverkning hos oss i fabriken i Anderstorp lever upp till optimalt
miljötänk och logistik. Egenutvecklad råmaterialcompound där materialet är 100 % återvunnet och säkrar krymp & kryp över tid och ger livslängder på +50 år.
#klimatsmart #pivoid
Ladda ner produktblad Se Film
Beskrivning
PiVoid XL – ger dig många fördelar!
Vår tidigare framgång med Prefabkonceptet, baserat på vår Pluvial Cube, kompletteras nu med staplade omonterade moduler som enkelt klickas samma 1+1.
• Robust design klarar tung trafik (SLW 60).
• Smart design minimerar antal komponenter.
• Lagringsvolym 96%.
• Få komponenter gör enkel och effektiv.
• Kvadratisk botten gör modulerna vridbara och skapar stor flexibilitet.
• Kompatibel med våra övriga magasintyper.
• Stapelbara moduler ger stor lastvolym, 260-380 m3 beroende på
trailer eller bil+ släp.
• Specialdesignad holm-konstruktion ger enastående belastningsresultat.
• Integrerade klipps i modulhalvorna ger enkelt montage.
• Spol-/sedimentskanalen med hela 400 mm öppning säkrar den
effektivaste rengöringen på marknaden och ger stor tillgänglighet.
• Made in Sweden
• Magasinen är dessutom tillverkade i 100 % återvunnet material
Byggvarubedömd och godkänd av Sunda Hus
Specifikation
Applikation: Infiltration/ fördröjning
Tål belastning tung trafik upp till E600 m2/beroende på installation
Min överbyggnad : 450 mm
Max överbyggnad: 6000 mm
Utnyttjandegrad: 96 %
Material: Speciellt utvald återvunnen PP
Resistens: God kemisk, bakteriell & UV förmåga
Omonterade staplade modulhalvor- levereras staplade på pall
En pall rymmer 11 m3
Klickbara vändbara 180 grader 1+1.
Mått per halva: 1000 mm x 1000 mm x 250 mm.
Höjd per modul/lager 1+1 = 500 mm.
Volym per modul 1+1 = 500 l.
Spolkanal dia 400 mm.
Prefab sedimentskanaler 400 monterade i ovan spolkanal.
Inspektions & spol-bar.
Spolkanal
Spol-/sedimentskanal 400. Möjliggör förenklad och effektiv spolbarhet.
Klickas in i kassetten- alternativt förmonteras på fabrik för tidseffektiv installation!

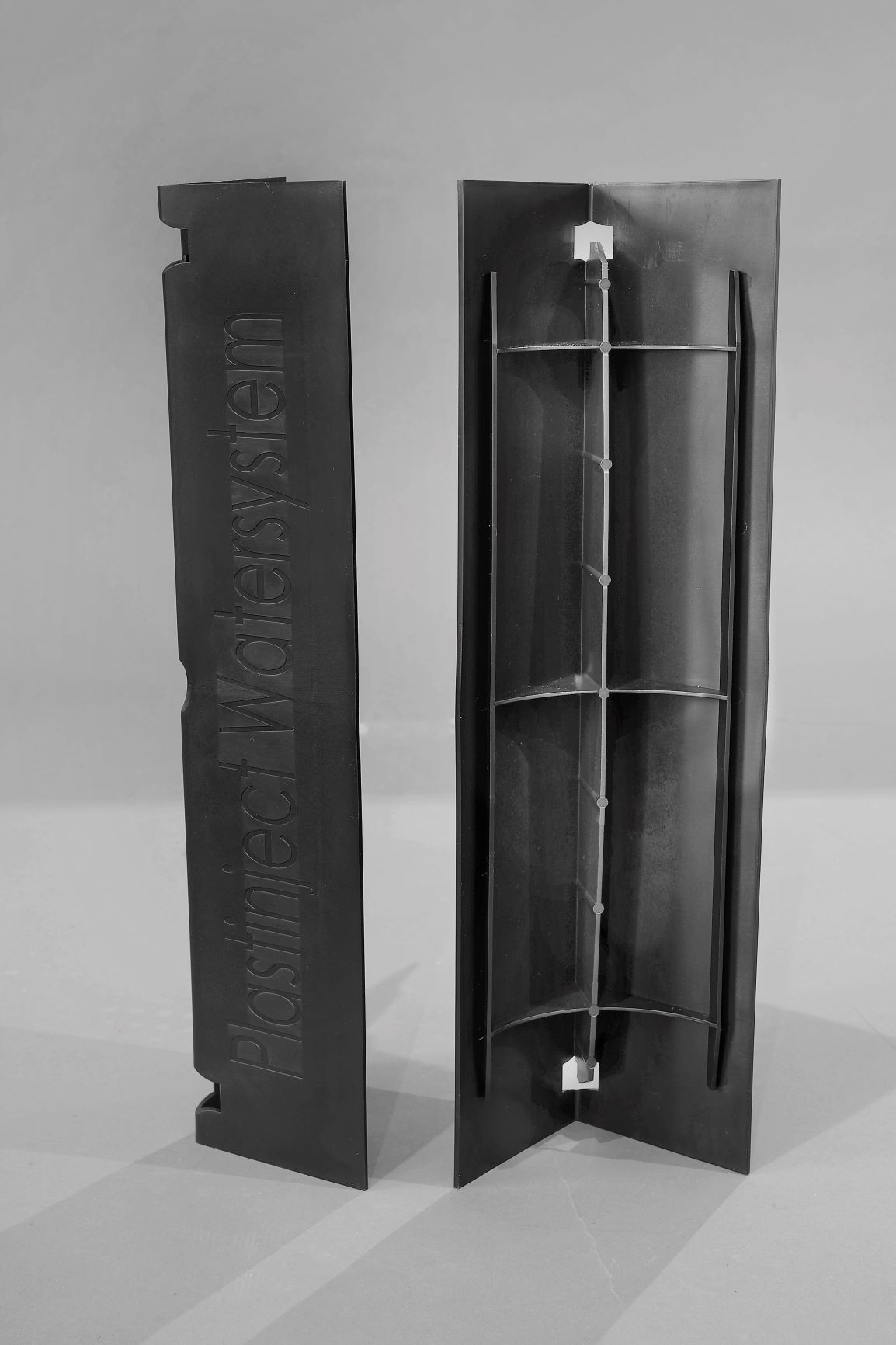

Spolkanal halv monterad
Spolkanal hel monterad

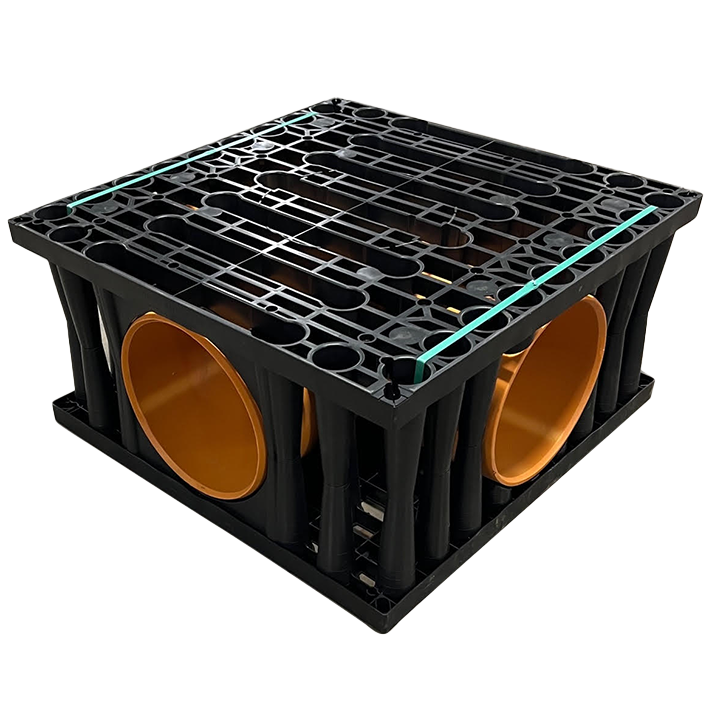

Våra spolkanaler kan korsa varanda för att optimalt fånga sediment.
Robust konstruktion som är körbara!

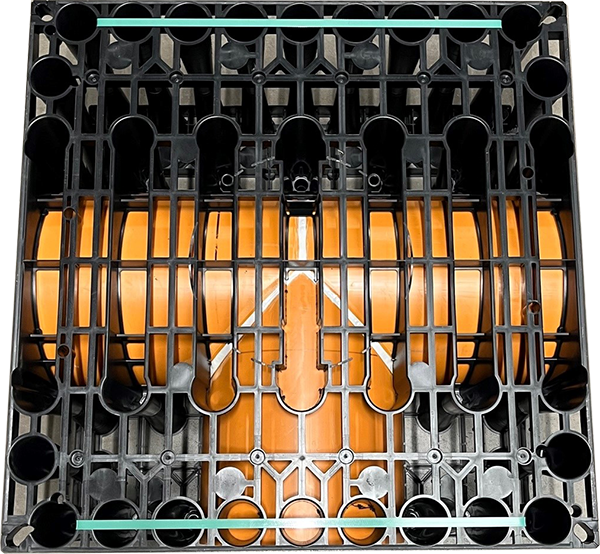

T korsning i spolkanal

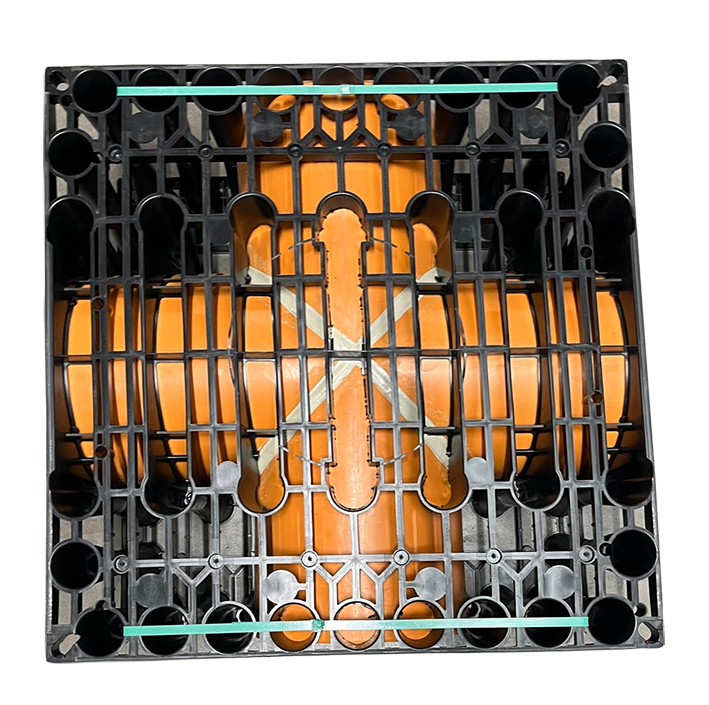

Spolkanal kryss
Inspektion
Stigarrör i önskad dimension kan enkelt anslutas upptill och ovanför Spol-/Sedimentskanalen.
Vanligaste storlekarna är 400 mm resp 600 mm.
Stosar finns till alla kända fabrikat på marknaden.
Detta ger full access ner till ”botten” på magasinet.
(Obs..Vid val av Stigarrör 1200 kan access erhållas så att du kan klättra ner i magasinet!)
AIC tunnel möjliggör spolkanaler både i bredd och längd
Tillbehör
Täcklock med anvisade anslutningsdiametrar.
Klickas in i kassetten.
160 upp till 400. Skulle mindre eller större dimensioner efterfrågas kontakta oss för mer info.
Spolkanal dim 400- levereras färdigmonterad eller klickas enkelt i.
går att få halv eller hel spolkanal beroende på magasinets utformning.
Låsplugg enkel eller dubbel-används vid montering höjd, bredd resp längd
Hörnskydd i robust konstruktion ger utökat stöd för geotextilen och eventuellt membranet. Klickas enkelt i kassetterna
